Quelle est la différence entre la plaque à borne et la plaque signalétique ?

16 min de lecture

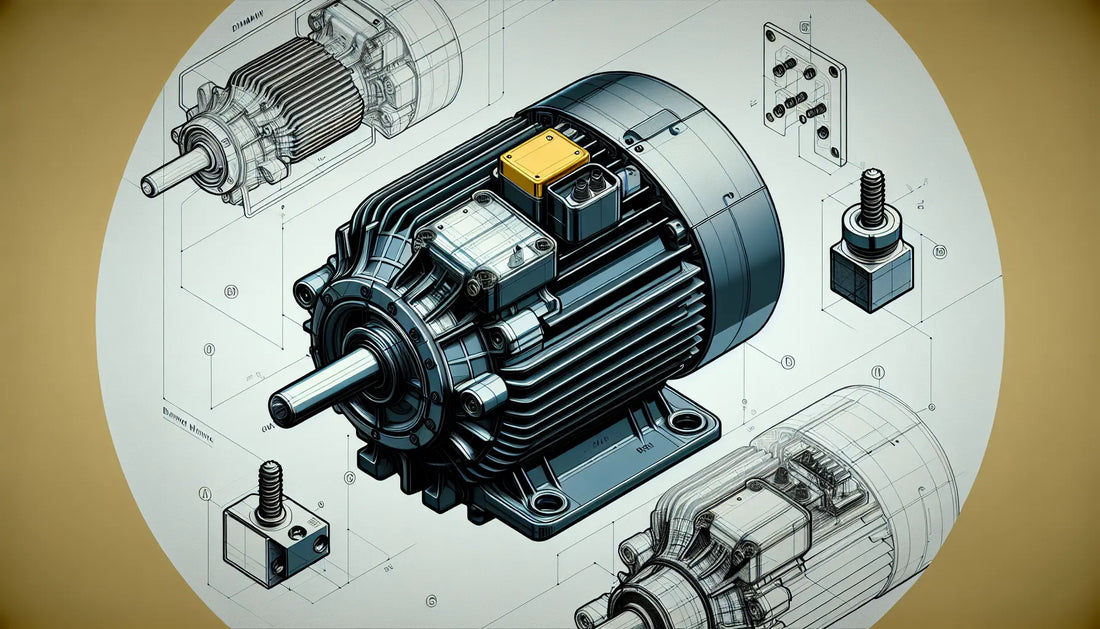

Technische Motorzeichnung mit Terminalplatte und Namensschild in Blau und Gelb auf hellem Hintergrund
Dans le vaste univers des moteurs électriques, se cachent des éléments cruciaux: la plaque à borne et la plaque signalétique, souvent confondues, elles sont pourtant distinctes et fondamentales pour la sécurité et la compréhension de ces équipements. Apprenez à déchiffrer leurs rôles pour des applications réussies.

Faits intéressants

1. La plaque à borne guide la connexion électrique sécurisée des moteurs.
2. La plaque signalétique fournit les données techniques essentielles pour chaque moteur.
3. Les erreurs de connexion peuvent endommager le moteur et être coûteuses.

Dans le vaste univers des moteurs électriques, il n’est pas rare de croiser différentes plaques et marquages qui ponctuent ces machines complexes, parfois mystérieuses pour le grand public. Parmi ces éléments, deux plaques retiennent spécialement l’attention : la plaque à borne et la plaque signalétique. À première vue, elles semblent presque se confondre, tant elles cohabitent sur ces moteurs, mais en réalité, elles remplissent des fonctions très différentes, toutes deux essentielles au bon fonctionnement, à la sécurité, et à la compréhension de ces équipements. Saisir la différence entre la plaque à borne et la plaque signalétique n’est pas qu’une simple curiosité : c’est indispensable, surtout pour ceux qui installent, entretiennent ou choisissent un moteur électrique adapté à un usage précis.

La plaque à borne : l'interface essentielle de la connexion électrique

Commençons par la plaque à borne, souvent ignorée du grand public, malgré son rôle fondamental. Cette petite plaque métallique ou plastique agit comme une interface technique entre le moteur et le réseau électrique. Concrètement, elle réserve généralement six bornes, des points de connexion standardisés où viennent se brancher les fils qui amènent le courant nécessaire au moteur. Ces bornes ne sont pas disposées au hasard : elles s’accompagnent souvent de barrettes de couplage, qui permettent de configurer les enroulements électriques selon deux principaux schémas, l’étoile ou le triangle.

Pourquoi choisir entre étoile et triangle ? Ce choix est déterminant car il influe directement sur la tension appliquée dans les enroulements et donc sur les caractéristiques de fonctionnement comme le courant consommé, le couple développé ou la vitesse du moteur. Par exemple, un raccordement en étoile supporte une tension plus élevée et limite le courant au démarrage, tandis que le montage en triangle offre un couple plus important mais avec un courant plus fort. La plaque à borne est donc, pour simplifier, une sorte de tableau de bord pratique pour réaliser le branchement électrique de manière claire, sûre et conforme aux normes.

Sans cette plaque à borne, les électriciens devraient deviner où connecter chaque fil, ce qui serait non seulement risqué mais source d’erreurs fréquentes pouvant endommager le moteur ou provoquer des dysfonctionnements. En cela, la plaque à borne facilite non seulement l’installation initiale, mais aussi les interventions futures. Elle garantit que le moteur peut être branché à la bonne tension et dans le bon mode, contribuant ainsi à sa longévité et à son efficacité. Et si vous êtes à la recherche d'une plaque adaptée à ces besoins précis, consultez cette plaque signalétique nominative de Steelmonks, spécialement conçue pour s'adapter aux diverses exigences électriques.

Plaque signalétique nominative

La plaque signalétique : la fiche d'identité technique du moteur

Aux côtés de cette plaque à borne, la plaque signalétique joue un rôle bien différent. Elle ne sert pas directement au branchement électrique, mais elle fournit en revanche toutes les informations techniques essentielles pour connaître le moteur dans sa globalité. On peut la voir comme la carte d’identité détaillée de l’équipement.

Sur cette plaque, on trouve des données clés : la puissance du moteur exprimée en kilowatts, la tension nominale, le courant absorbé en charge, la fréquence du courant, la vitesse de rotation (en tours par minute), le facteur de service (qui indique la durée d’utilisation maximale sans risque de surchauffe), ainsi que parfois un schéma de connexion pour guider le branchement. Ces données ne sont pas anodines : elles permettent de s’assurer que le moteur convient bien à son usage, qu’il sera compatible avec l’alimentation électrique disponible, et qu’il répond aux exigences de performance ou de sécurité propres à chaque application.

Par exemple, un moteur destiné à un usage industriel intensif affichera un facteur de service élevé et des caractéristiques robustes, tandis qu’un moteur pour un appareil ménager sera dimensionné différemment. La plaque signalétique, souvent conçue en métal gravé ou en plastique résistant, accompagne le moteur tout au long de sa vie, permettant à quiconque d’identifier rapidement ses spécificités, que ce soit un technicien en maintenance, un ingénieur ou un acheteur. Girod Signalisation offre également une large gamme de services pour comprendre l'importance de ces plaques dans le maintien de la sécurité.

Des rôles complémentaires pour une sécurité renforcée

On peut désormais discerner clairement la différence entre ces deux plaques : la plaque à borne est tournée vers la connexion physique et la gestion pratique du courant, tandis que la plaque signalétique offre un panorama complet des caractéristiques techniques et aide à comprendre le moteur dans son ensemble. Ce n’est pas seulement une nuance : c’est une complémentarité essentielle.

Pour expliquer cela autrement, imaginez que vous avez une carte routière détaillée (la plaque signalétique) et à côté, un GPS ou un panneau indicateur sur la route (la plaque à borne). L’un vous donne toutes les informations sur la destination, les distances, les caractéristiques des routes ; l’autre vous guide précisément dans les choix des chemins à emprunter. Tout comme un voyage sans carte ou sans panneaux serait compliqué, utiliser un moteur sans ces deux plaques serait source d’erreurs, voire de pannes.

La normalisation joue aussi un rôle fondamental ici. Les bornes de la plaque à borne sont agencées selon des normes internationales, permettant à n’importe quel professionnel de comprendre rapidement et sans erreur comment brancher les câbles. Cette uniformisation évite les confusions, diminue les risques d’accidents électriques et prolonge la vie du moteur. La plaque signalétique elle-même suit des conventions standardisées, ce qui facilite l’échange, le diagnostic ou la comparaison entre moteurs de différents fabricants. Pour plus d'informations sur la signalétique personnalisable, toutelasignaletique.com propose des solutions adaptées à chaque besoin.

Une collaboration discrète mais vitale

Quand un technicien intervient sur un moteur, il commencera généralement par consulter la plaque signalétique pour vérifier, par exemple, la tension nominale, le mode de fonctionnement ou la puissance attendue. Puis il passera à la plaque à borne pour réaliser concrètement le branchement ou le dépannage, en s’aidant du schéma de câblage présent. Ces deux plaques sont donc indissociables dans la pratique quotidienne, chacune apportant la pièce manquante du puzzle.

Les erreurs résultant de leur confusion peuvent être non seulement coûteuses mais dangereuses. Un mauvais branchement peut provoquer un court-circuit, endommager irrémédiablement l’équipement, voire mettre en danger l’opérateur. Par ailleurs, ignorer les indications de la plaque signalétique peut conduire à utiliser un moteur inadapté, ce qui affectera la performance et augmentera les risques d’arrêt machine imprévus.

L'importance du design et de la durabilité des plaques

Au-delà de leur importance technique, ces plaques doivent aussi résister aux conditions parfois rudes de l’environnement industriel : chaleur extrême, humidité, poussière ou produits chimiques. C’est pourquoi le choix des matériaux et la qualité d’impression sont des critères clés. Certaines entreprises, comme Steelmonks, proposent non seulement des plaques signalétiques robustes et lisibles, mais aussi des plaques personnalisées, intégrant par exemple des logos, des codes couleurs, ou des QR codes. Ces innovations facilitent l’accès rapide aux informations techniques via smartphone, simplifiant encore plus l’entretien et la gestion des machines dans des environnements complexes. La personnalisation n’est pas qu’esthétique : elle répond aussi à des besoins précis des industries modernes, où la traçabilité et l’efficacité sont au cœur des pratiques.

Découvrez nos plaques robustes et personnalisées.

Voir les plaques

Un aperçu qui ouvre la voie à une meilleure maintenance

Comprendre la différence et l’usage de la plaque à borne et de la plaque signalétique ne se limite donc pas à un exercice théorique. Cela a un impact direct sur la maintenance, la sécurité et la durée de vie des moteurs. En cas de panne, consulter les deux plaques permet d’établir un diagnostic rapide : la plaque signalétique donnera les paramètres de fonctionnement idéaux, tandis que la plaque à borne aidera à vérifier les connexions et les éventuelles erreurs de câblage.

On gagne ainsi un temps précieux, diminuant les arrêts machine qui peuvent coûter très cher, surtout dans les industries où la continuité de production est cruciale. Cette approche systématique fondée sur une bonne compréhension des plaques facilite aussi la formation des nouveaux techniciens, réduisant ainsi les risques d’erreur humaine. Pour des informations supplémentaires sur les processus industriels, consultez la sitemap de Steelmonks.

Un dernier regard sur les applications variées

La nature et la disposition de ces plaques peuvent aussi varier en fonction du type de moteur et du secteur d’utilisation. Par exemple, un moteur asynchrone industriel aura une plaque signalétique bien détaillée, souvent avec un schéma de connexion clair et des indications adaptées aux environnements lourds, tandis qu’un moteur synchrone destiné à un équipement de précision mettra l’accent sur des paramètres différents.

Dans l’électroménager, les plaques signalétiques sont plus compactes mais toujours informatives. Chaque domaine impose ses normes et contraintes, montrant que la plaque à borne et la plaque signalétique ne sont pas des éléments génériques, mais façonnés pour répondre à des besoins très spécifiques.

Un objet d'apparence modeste, mais indispensable

La prochaine fois que vous croiserez un moteur électrique, prenez un moment pour observer ces plaques souvent négligées. Leur apparence modeste cache une véritable mine d’informations et un système ingénieux qui garantissent que le moteur fonctionne comme prévu, sans surprise, en toute sécurité. Elles racontent l’histoire technique du moteur et assurent son intégration réussie dans des systèmes parfois très complexes. Consultez la section moteurs de Steelmonks pour plus de détails.

Un duo indispensable des moteurs électriques

Au final, la plaque à borne et la plaque signalétique, bien que différentes, sont deux facettes complémentaires de la même réalité : permettre à un moteur électrique d’être utilisé et maintenu correctement. L’une facilite la connexion et garantit la sécurité électrique, l’autre fournit toutes les clés techniques nécessaires pour bien choisir, comprendre et réparer le moteur. Ensemble, elles forment le duo indispensable qui accompagne toute machine électrique depuis sa fabrication jusqu’à son recyclage.

En somme, bien que différents, la plaque à borne et la plaque signalétique travaillent ensemble pour assurer que les moteurs fonctionnent correctement et en toute sécurité. Ensemble, elles jouent un rôle crucial dans la sécurité et l'efficacité de l'utilisation des moteurs électriques. Merci d'avoir lu cet article, et n'hésitez pas à observer ces plaques indispensables lors de votre prochaine rencontre avec un moteur électrique !
